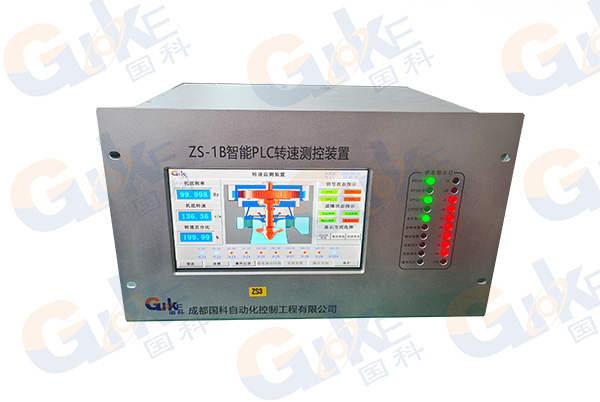

一、国科ZS_1B智能PLC转速测控装置产品概述

ZS_1B型转速信号装置以PLC为硬件核心，外接转速脉冲传感器（接近开关/探头）、机组电压互感器信号，实时监测水轮机组的转速，并输出转速开关量接点信号与模拟量、通信量信号，为自动开、停机、过速保护及水电厂监控系统提供服务。

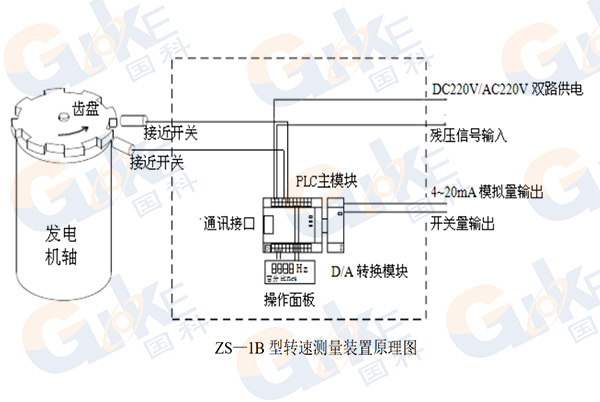

二、国科ZS_1B智能PLC转速测控装置的工作原理

1. 转速测量采用了高性能PLC控制器，指令执行时间为0.125~3.25，具有测量精度高、实时性强等特点。

2. 显示电路采用液晶触摸屏幕显示方式。

3. 信号输入回路采用光电隔离，将信号周期取入PLC内，再换算成对应的频率、转速百分比及转速绝对值等内容提供显示、记忆。

4. 10路开关量输出信号经过放大后驱动继电器输出；10路可标定的转速接点动作值与所设定的转速相对值对应，实测转速达到设定值时，对应输出接点动作

5. 蠕动信号输出和J10转速信号输出共用一个继电器输出，响应的功能可以通过系统参数设置。。

6. 采用稳态开关电源，交、直流均可稳定工作，且电压波动不影响测速装置的可靠工作。
