▌一、产品介绍

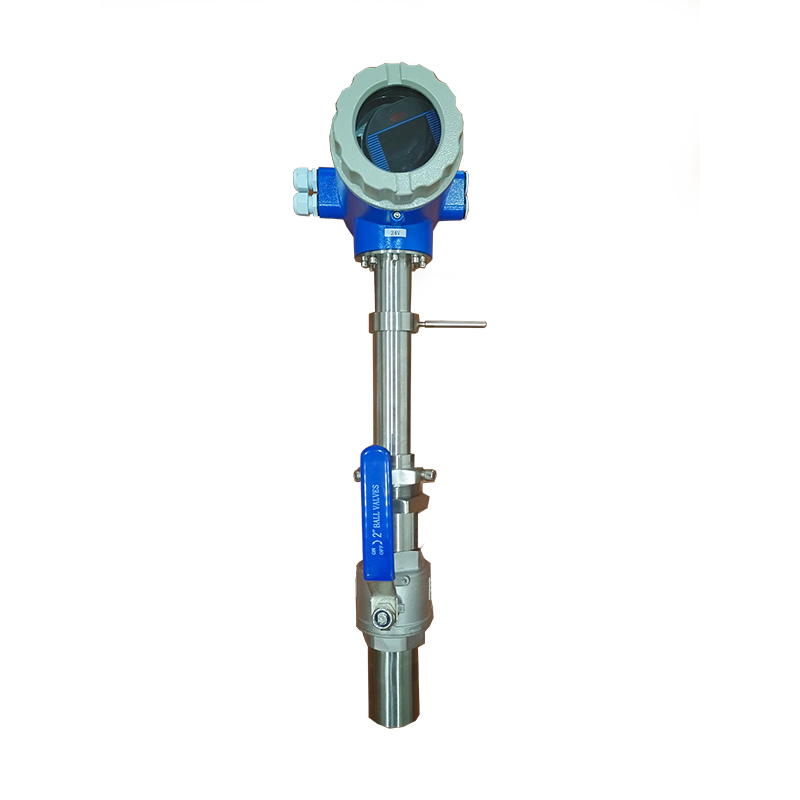

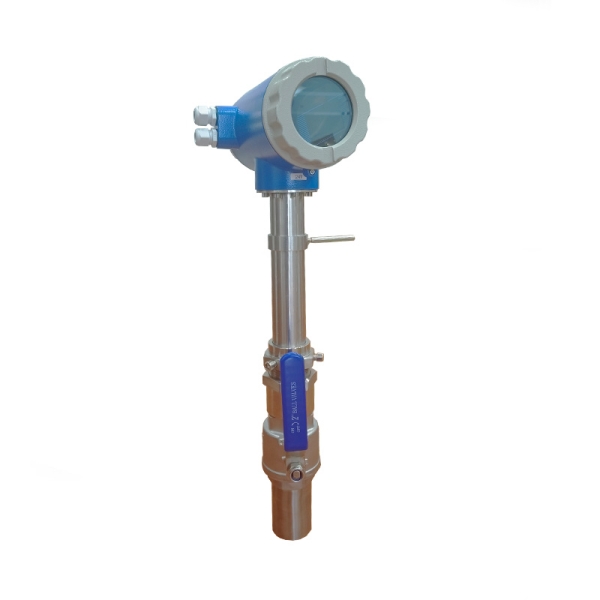

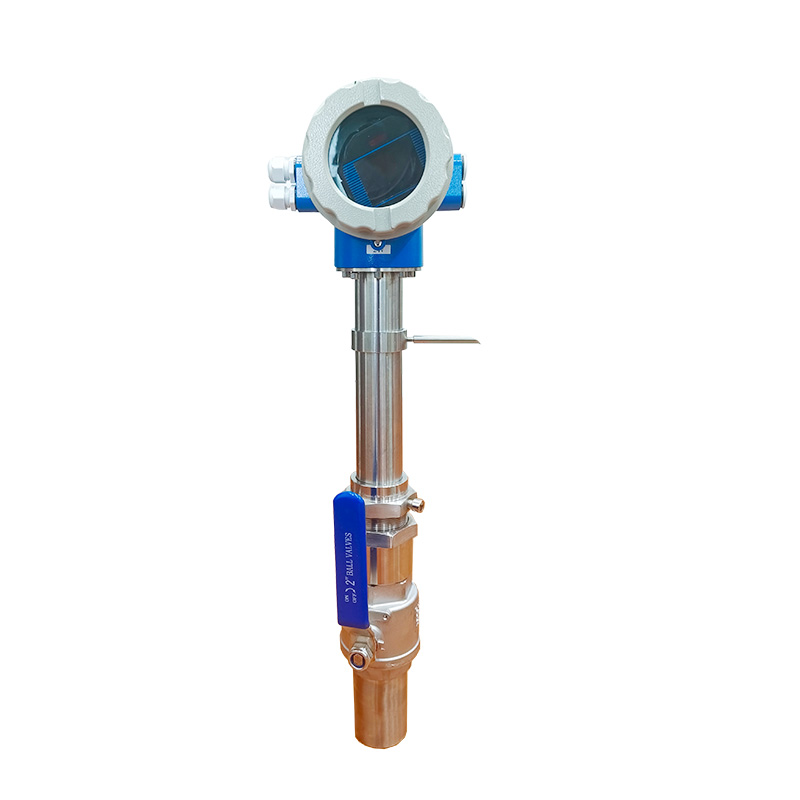

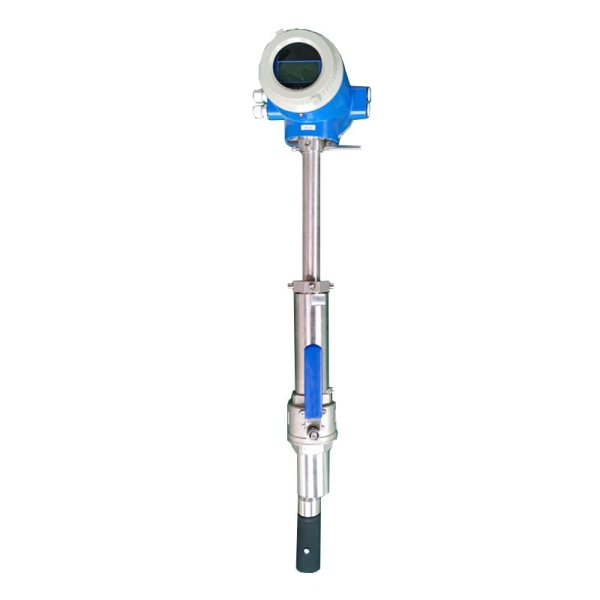

插入式电磁流量传感器（下称“传感器”）与电磁流量转换显示器组成插入式电磁流量计。插入式电磁流量计一般为分体型，若用户需要亦可组成一体型。传感器安装在管道上需用检测的位置上，分体型转换显示器则安装在附近的墙壁或有支架的仪表箱内，也可安装在仪表与控制间，两者在传感器的接线盒用专用电缆连接。分体型转换显示器直接安装在传感器上端。

▌二、产品应用

插入式电磁流量计在国民经济的如工业、农业、水利、环保污水监测、城市供水等各个部门用来测量各种导电液体的流量和总量。

▌三、产品特点

• 测量不受流体密度、粘度、温度、压力和电导率等变化的影响。

• 采用先进的励磁技术，功耗小，零点稳定，抗干扰能力强、可靠性好。

• 无附加压力损失，要求直管段长度小。

• 流量测量量程宽，满量程流速可在1.0m/s—10.0m/s内连续任意设定，输出信号与流量（流速）成完全线性关系。

• 转换显示器采用16位高性能微处理器，2×16LCD显示，参数设定方便，编程可靠。

• 流量计为双向测量系统，内装三个积算器可分别显示：正向流量、反向流量及正、反向流量之差的总量。

• 转换显示器有多种输出：电流、脉冲、数字通讯、HART。

• 适用大管径管道，DN300—3000mm。

• 传感器本体与电极有多种材料可选。

• 体积小、重量轻、运输、安装方便，可实现不断流维护、拆装。

价格便宜，安装管径越大性能价格比越高。

▌四、技术性能及参数

• 适用流量管道公称通径：DN300—3000mm。

• 工作压力：≤1.6MPa.

• 工作温度：≤70℃.

• 流速上限范围：1—10m/s内连续可调

• 测量精确度：±2.5%

• 被测介质电导率≥50μs/cm。

• 电极材料：304、304L、316、316L、哈氏合金、钛（Ti）等

• 与转换显示器的最大距离≤50m。

• 电缆：RVVP型双芯屏蔽电缆或STT3200型四芯三屏蔽电缆。
