▌一、产品概述

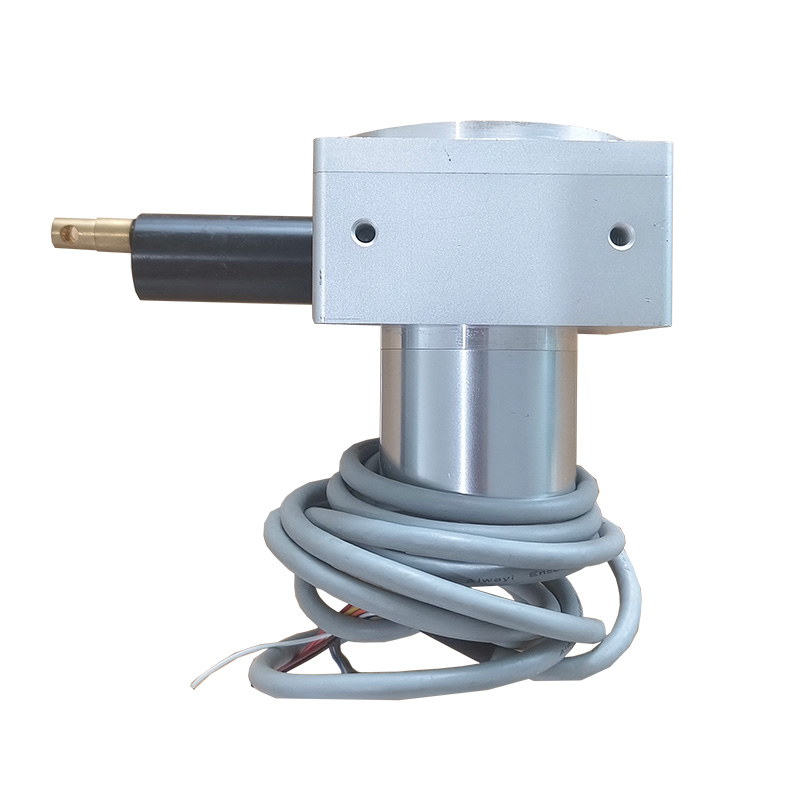

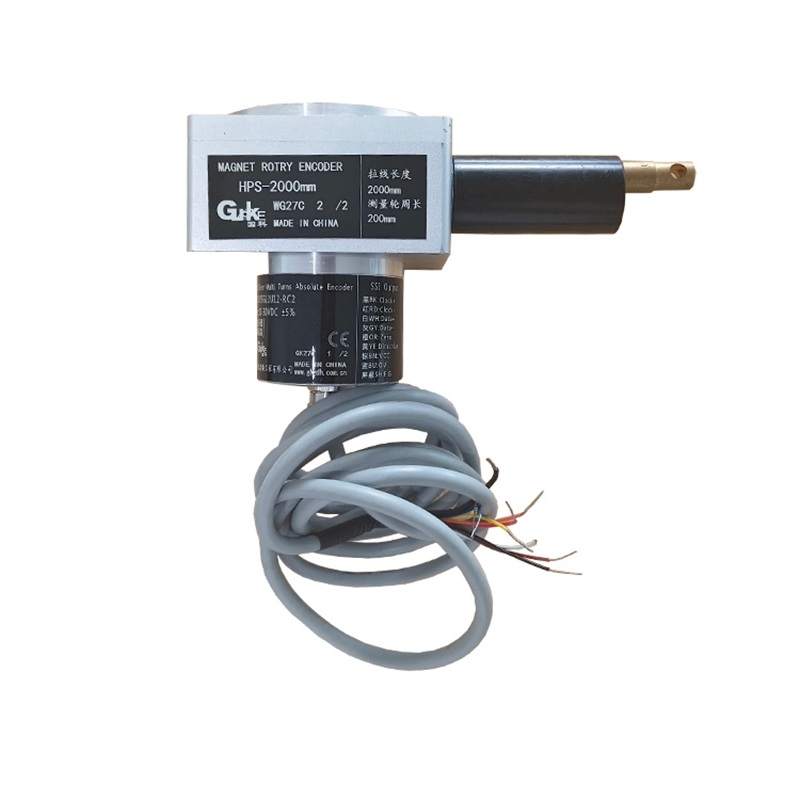

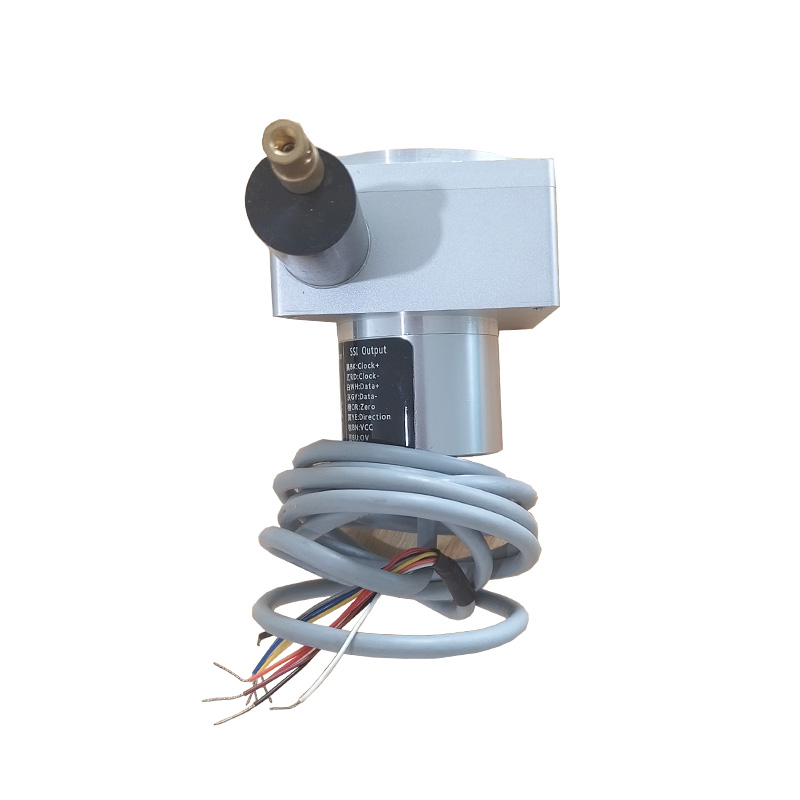

HPS拉绳式位移传感器，将机械位移量转换成可计量的、成线性比例的电信号。被测物体产生位移时，拉动与其相连接的钢绳，钢绳带动传感器传动机构和传感元件同步转动；当位移反向移动时，传感器内部的回旋装置将自动收回绳索，并在绳索伸收过程中保持其张力不变，从而输出一个与绳索移动量成正比例的电信号。传感器钢绳排线方式采用自动均匀排线、保证具有较高独立线性精度和较长的传感器使用寿命。

▌二、技术指标

量测行程（mm）:250、500、1000

输出信号模式：电阻变化

线性度：±0.3%F·S（标准）；±0.1%F·S（精密）

重复性：±0.02%F·S

解析：无穷小

线径规格：0.6mm SUS304,复塑钢绳，拉断力16kg

传感器：线绕混合电位器

拉力：＜600G

最大往复速度：500mm/sec.

重量：≤600g

电气特性

输入电阻值：5K ohm±10%F·S（标准），±5%F·S（精密）

功率：1W at 70℃（量程500mm）,2W at 70℃（量程1000mm）

输入电压：30V（AC/DC）max,常用5~10Vac/dc

使用环境

操作温度：0℃~+70℃

存储温度：-20℃~+80℃

震动：10Hz to 2000Hz,10g

保护等级：IP50
